Kverneland Actiroll HD
Perfekt konsolidering - en sund grund
Packning och Utjämning
Beskrivning
De Bogserade Valsarna Actiroll HD från Kverneland säkerställer markpackning och Utjämning, antingen efter sådd för optimal groning eller efter vinterfrost. Dessutom minskar de markens porositet och begränsar avdunstningen under torra förhållanden. Cambridge-ringarna "Stone Rings" övertygar med en patenterad design som gör det möjligt för Kverneland att ge 3 eller 6 års garanti på dessa.

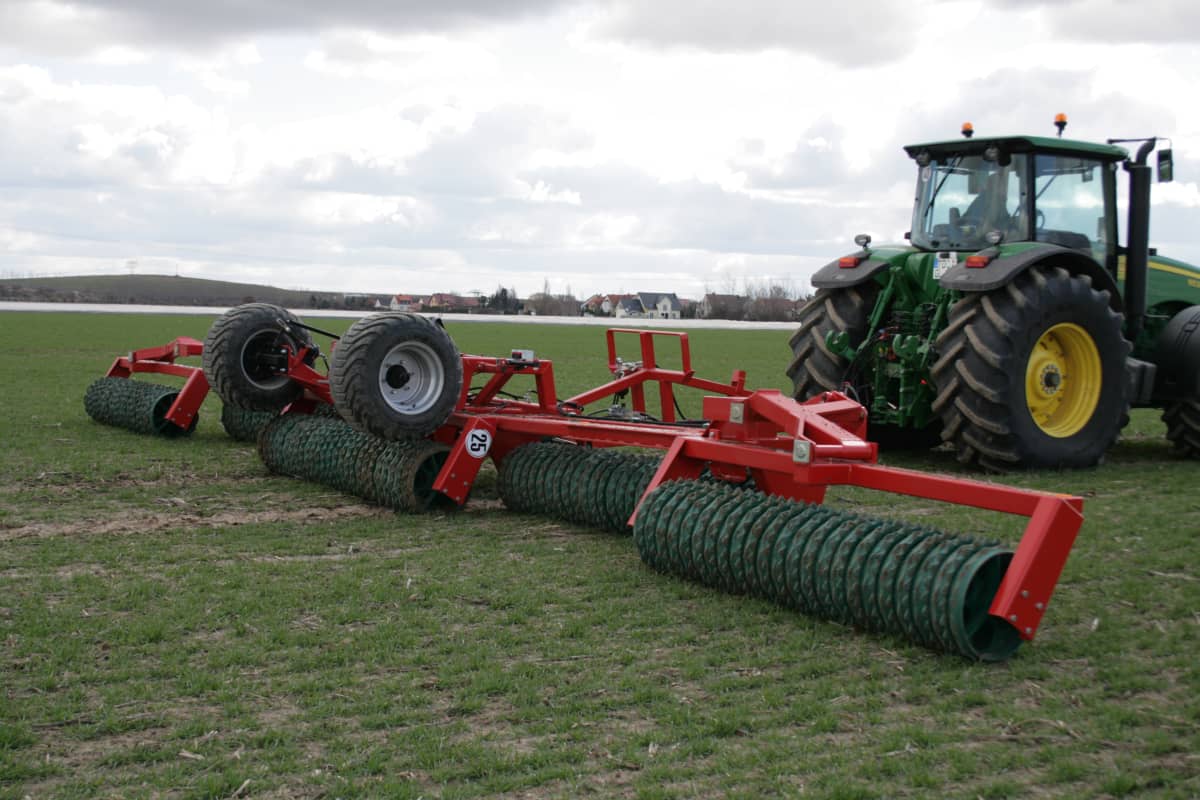

De enskilda sektionerna är helt oberoende av varandra. Varje Valsar-grupp är individuellt ledad i mitten för att säkerställa både optimal anpassning till de varierande marknivåerna och viktfördelningen. De enskilda elementen är optimalt placerade i förhållande till varandra. Det förskjutna symmetriska arrangemanget förhindrar överlappning och bildning av vallar. Beroende på arbetsbredd är vältsegmenten indelade i 5 till 9 vältgrupper.
Egenskaper
- Den starka och robusta ramen ger hög vikt per meter.
- Kompakt konstruktion ger korta manövrar på vändtegen.
- Den bakre positionen av mittsektionen tillåter korta svängar utan att skada grödan.
- Den tunga ramen på Actiroll HDC kan utrustas med en utjämnande lamellplanka.
- Tack vare Actirolls tunga konstruktion (758 kg/m jämfört med 524 kg på Actiroll HD 1230), har Actiroll HDC ett hydrauliskt säkerhetssystem som låter varje sektion undvika hinder.

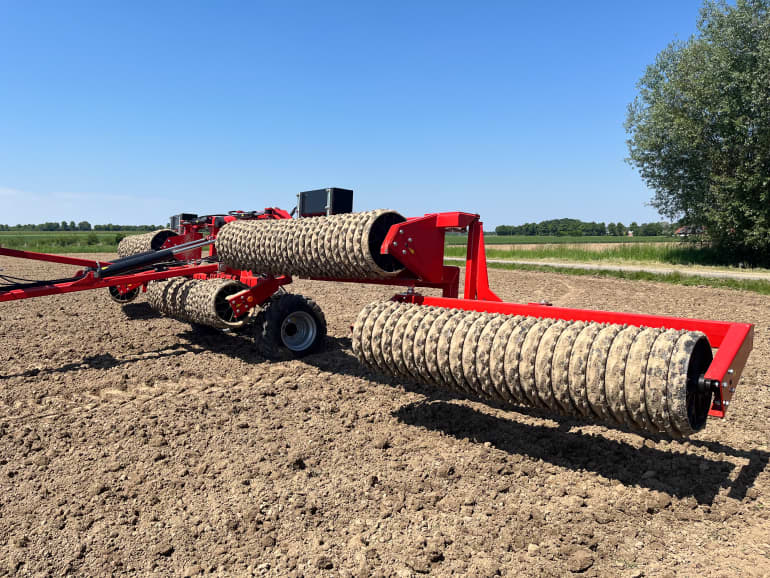

- För att öka vikten och för att plocka upp stenar kan sidosektionerna utrustas med stenlådor. Varje låda har en kapacitet på 150kg och töms under ihopfällning.

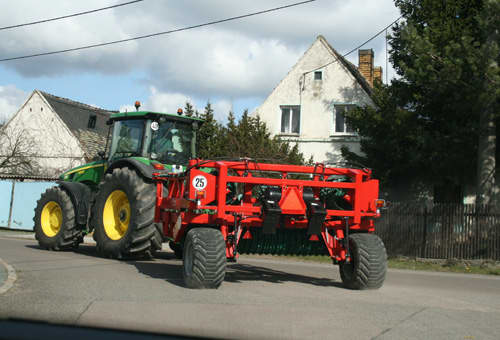

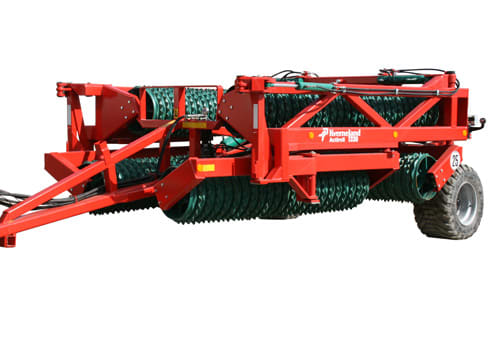

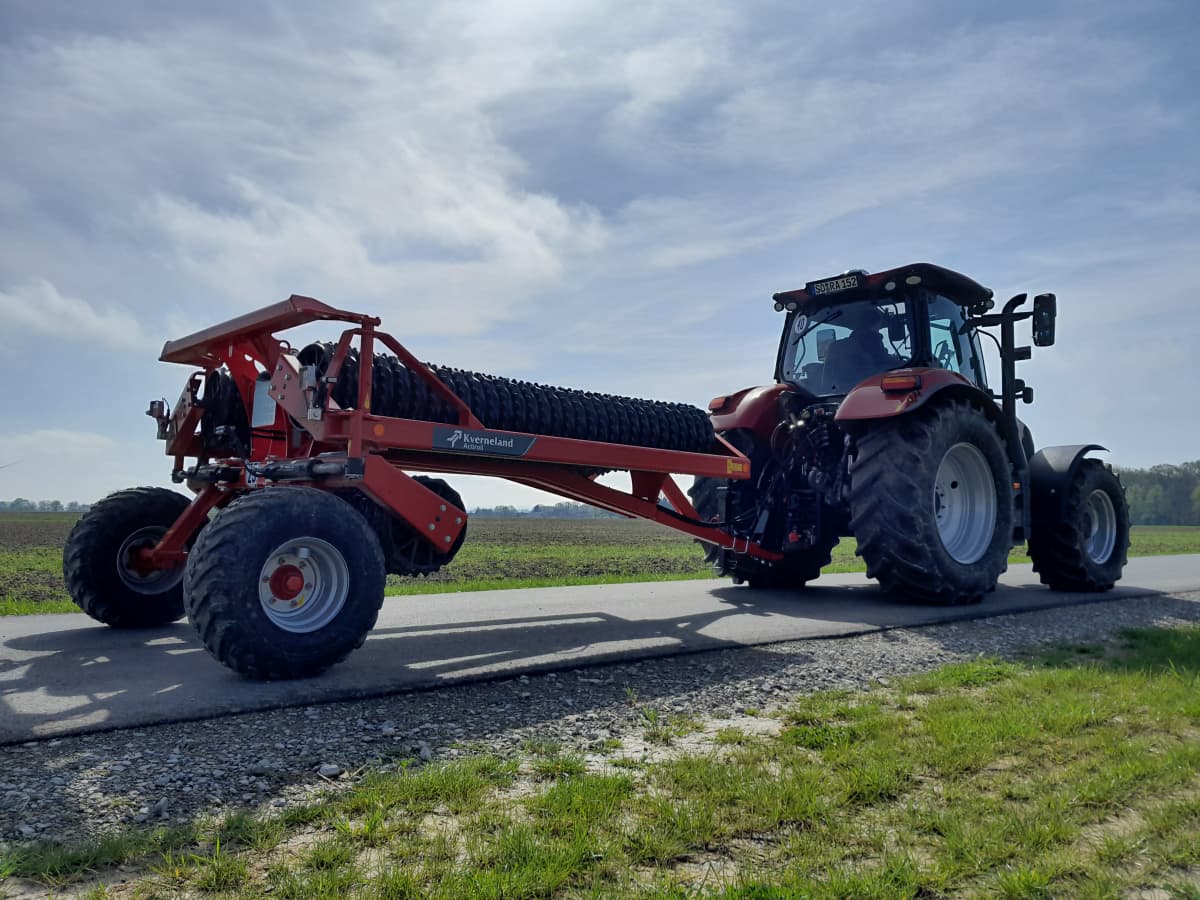

- Starkt drag för säker transport.
- Strong hitch for a safety transport.

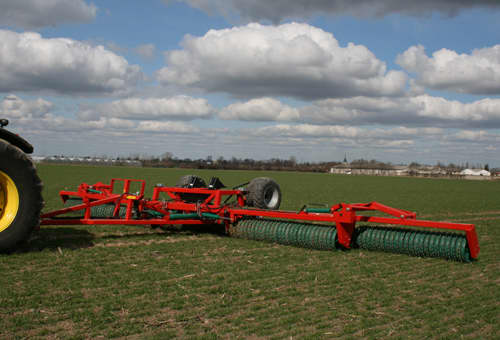

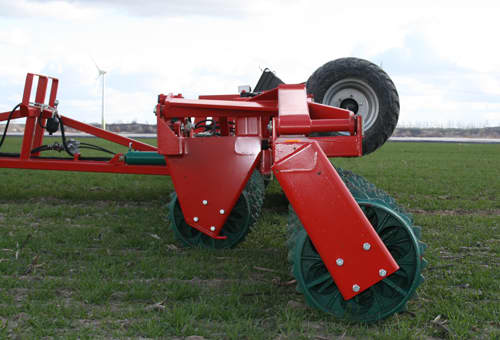

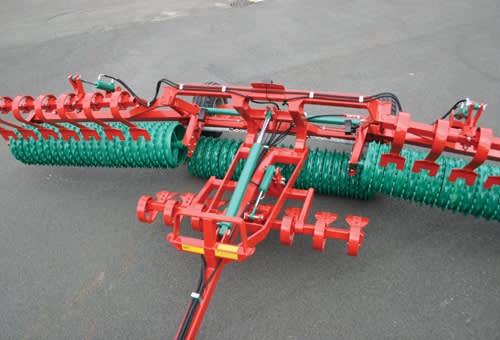

- Robust ram på Actiroll:
Mittsektion: 100x100x10 mm
Vingsektion : 150x100x6 mm - Extra kraftig ram på Actiroll-HD
Mittsektion : 100x100x10 mm + 80 x 80 x 10 mm
Vingsektion : 150x100x10 mm - Mittsektionen är placerad baktill för att undvika att gräva upp ung gröda.

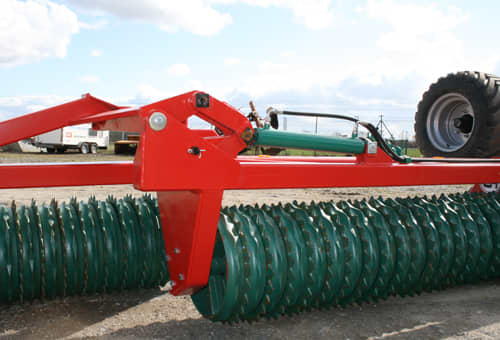

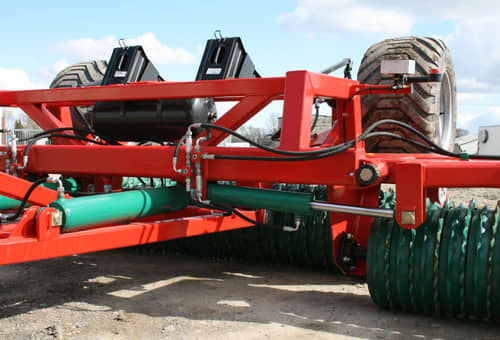

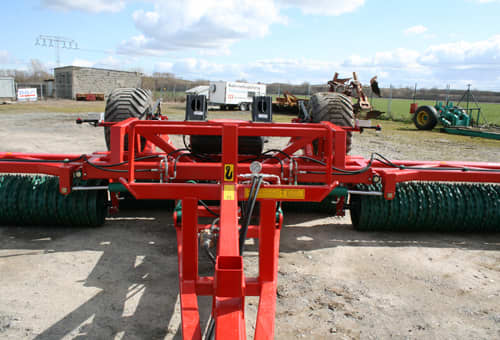

- Mekaniskt system för viktdistribution på Actiroll och hydrauliskt på Actiroll HD.
- Homogen viktöverföring över hela arbetsbredden (33% på varje tallrikssektion istället för 25%/50%/25%).
- Varje vältsektion arbetar oberoende för bästa jordkontakt över hela arbetsbredden.
- Två fjädrar på varje förlängning för att jämnt överföra belastningen på vingsektionerna (Actiroll 6.30m-8.30m). På Actiroll 9.30m och Actiroll HD/HDC överförs belastningen hydrauliskt.

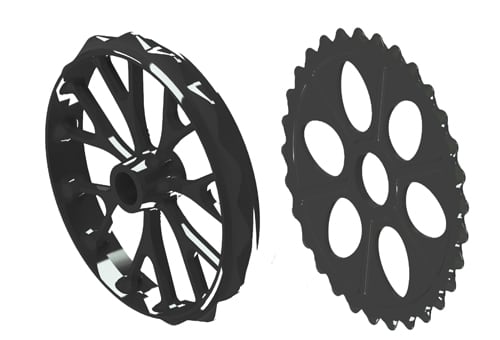

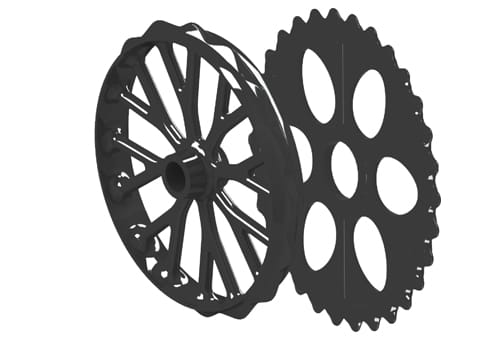

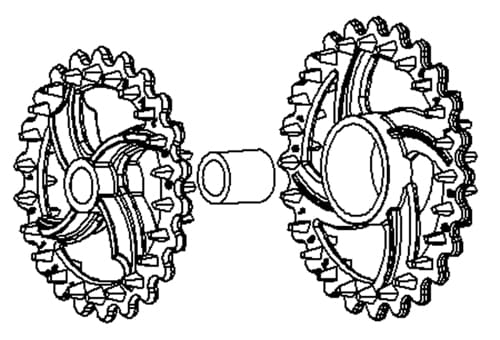

- Den exceptionella stålkvalitet och speciella konstruktionen som används för ringarna låter oss att förlänga garantitiden till 3 år på Crosskill och Cracker-ringarna. Upp till 6 års garanti på Cambridge-ringarna. De monteras på en värmebehandlad axel (ø 60mm) och hålls på varje sida med starka lager.
- Ringmellanrummet justeras enkelt med distanser på varje sektion.
Cambridge ø 500 mm
Perfekt för att trycka ner unga plantor (för bättre kontakt med rötter och jord samt ökad upptagningsförmåga). Kan användas på nyplöjd jord (med clod board/lamellplank) eller redan bearbetad jord. Bra självrengöring.
Cambridge ø 550 mm (från 5.30m classic till 24.30m):
samma funktion med används på styvare leror
Cambridge ø 600 mm (från 6.30 till16.30 m.)
Crosskill ø 530 mm (alla modeller) och tung Crosskill ø 600 mm på Actiroll HD/HDC endast
För jordkokor och steniga förhållanden. Bra självrengöring i våta jordar pga av skillnaden i ringdiameter.

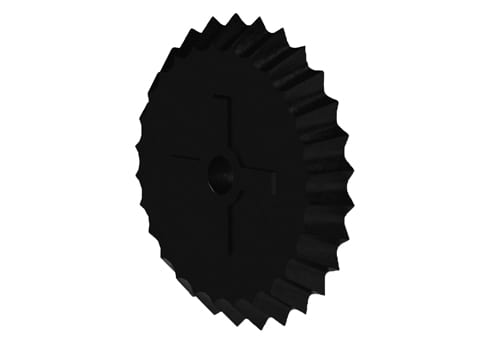

Cracker ø500mm / ø550mm
Dessa ringar arbetar renare på grund av rörelsen hos varje ring. De applicerar en nedåtkraft för bättre kontakt av fröna till jorden. Resultatet är ett löst toppskikt och fast undre lager för bättre rotutveckling. Tillsammans med ett cracker board är dessa ringar utmärkta för såbäddspreparering.

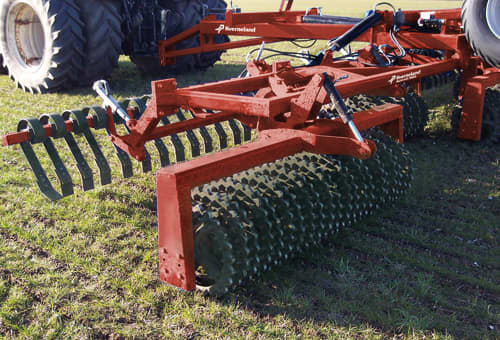

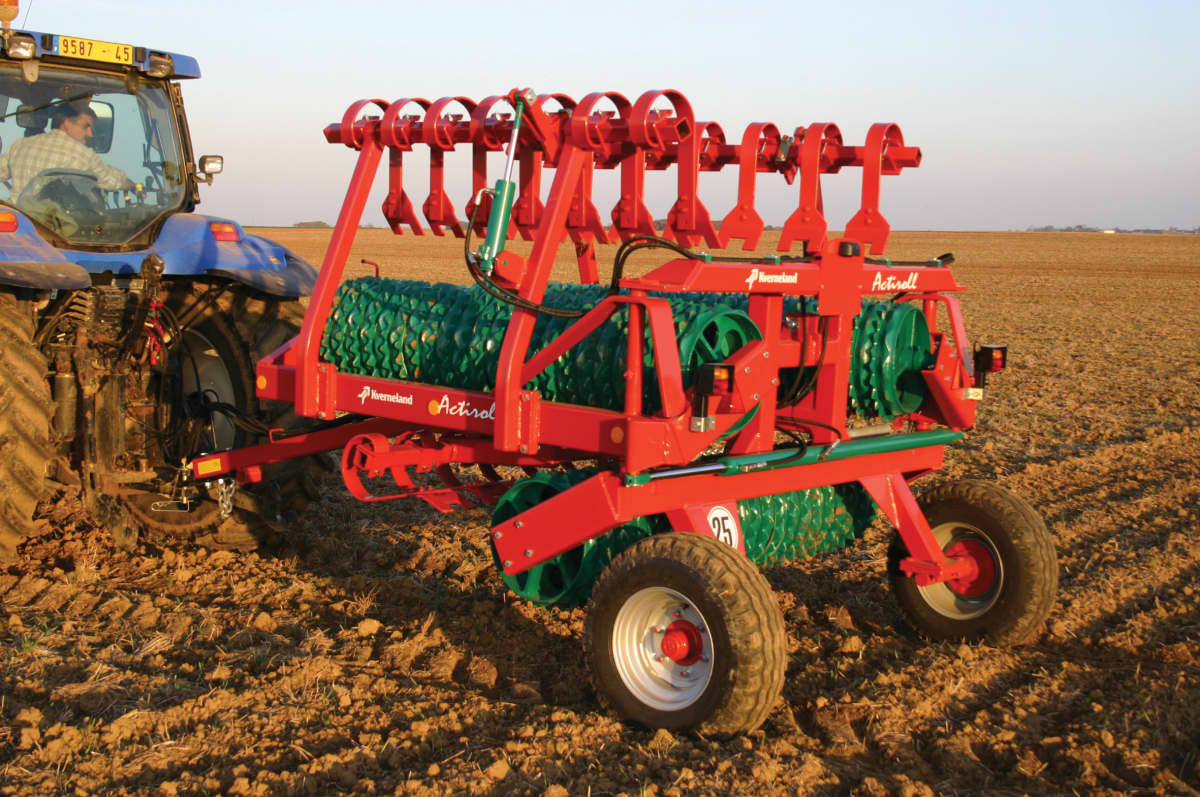

- Med Clod Board / sladdplanka blir Actiroll ett aktivt jordbearbetningsredskap, som kan kombinera utjämning och krossning i en överfart, tack vare krosspinnarnas höga vibration.
- Krossplankans position kan justeras hydrauliskt inifrån traktorhytten. När man vältar vintergröda eller call, kan Clod Board enkelt ställas i off-position.

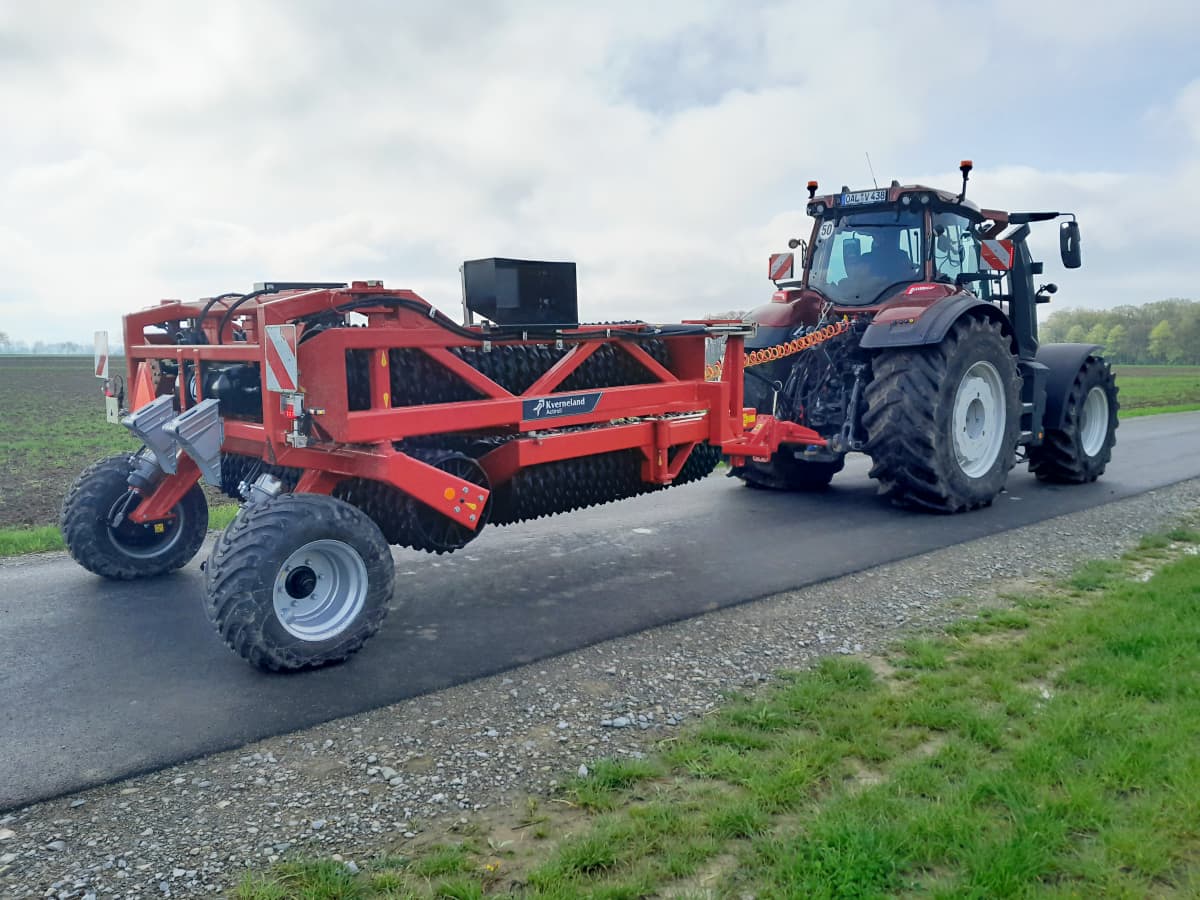

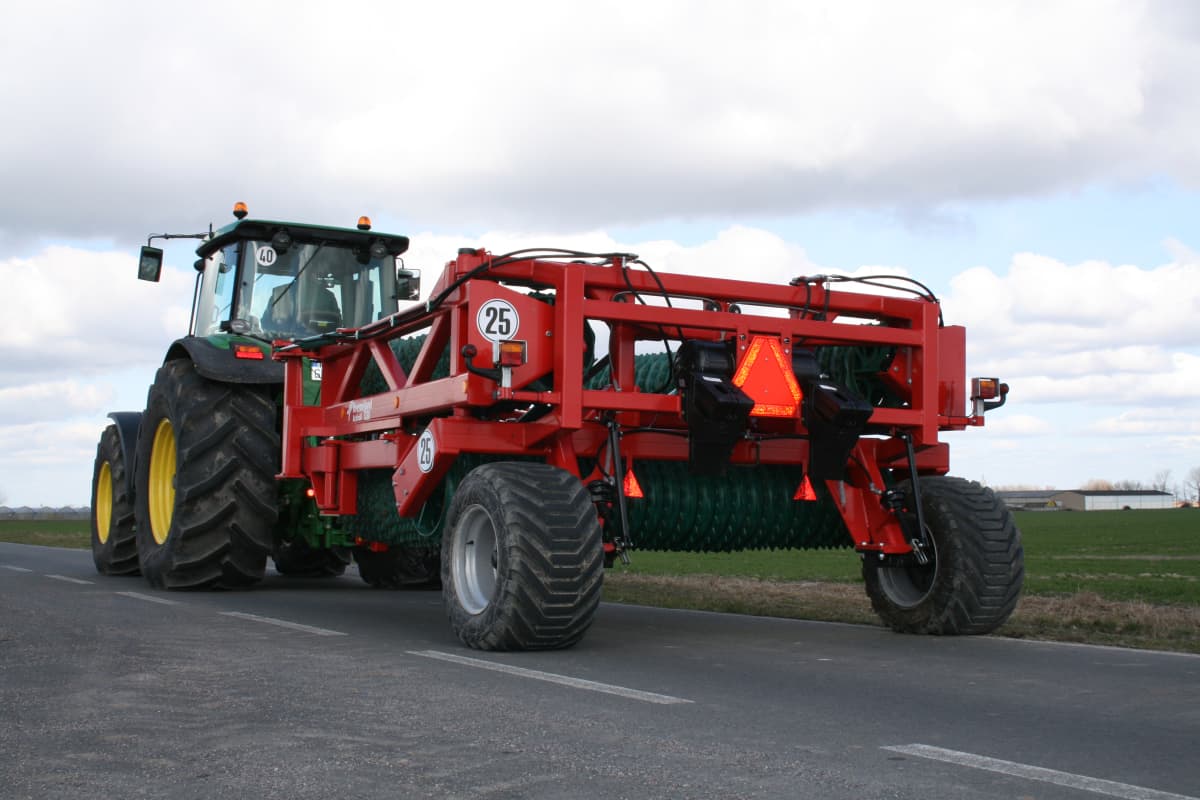

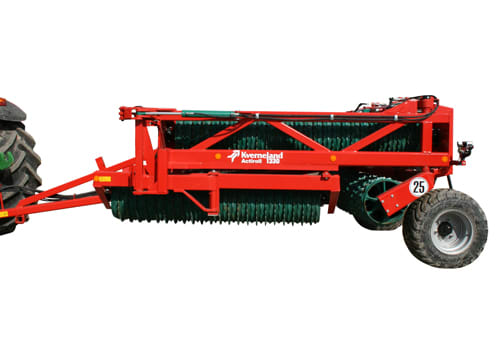

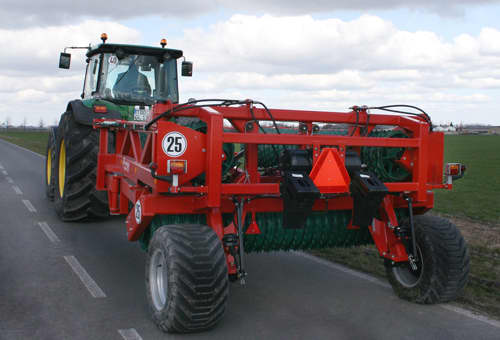

- Vingsektionerna låses mekaniskt. De låser också cylindern till transportburen för högsta säkerhet. Actiroll HD/HDC är mycket smidiga i transport tack vara deras låga tyngdpunkt.
- Transportbredd mellan 2.50m och 3.00m beroende på ringarnas diamater.
- Kompakt maskin med god manövrering.
Teknisk specifikation
Teknisk specifikation
Ladda ner broschyren| Modell | Actiroll HD | Actiroll HD | Actiroll HD | Actiroll HD | Actiroll HD | Actiroll HD | Actiroll HD | Actiroll HD | Actiroll HDC | Actiroll HDC | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ | HD 1030 | HD 1230 | HD 1430 | HD 1530 | HD 1630 | HD 1830 | HD 2130 | HD 2430 | HDC 1030 | HDC 1230 | |
| Arbetsbredd (m) | 10.3 | 12.3 | 14.3 | 15.3 | 16.3 | 18.3 | 21.3 | 24.3 | 10.30 | 12.30 | |
| Transportbredd (m) | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | |
| 50cm Cambridge vikt (kg) | 6280 | 6955 | 8950 | 9505 | 9980 | 11170 | - | - | 7285 | 10920 | |
| 55cm Cambridge vikt (kg) | 7270 | 8220 | 10250 | 10790 | 11380 | 12745 | 20750 | 21690 | 8260 | 11730 | |
| 60cm Cambridge vikt (kg) | 8250 | 9300 | 11240 | 11850 | 12975 | - | - | - | 9275 | 12750 | |
| 53cm Crosskill vikt (kg) | 5810 | 6165 | 8900 | 8980 | 9430 | 10550 | - | - | - | - | |
| 60cm Crosskill vikt (kg) | 6900 | 7840 | 9410 | 10010 | 10580 | 12080 | - | - | 7900 | 11300 | |
| 50cm Cracker (kg) | 6180 | 6970 | 9080 | 9720 | 10130 | 11350 | - | - | 7550 | 11070 | |
| 55cm Cracker (kg) | 7180 | 8550 | 10230 | 10750 | 11310 | 12650 | - | - | 8480 | 12000 | |
| Fällbara sektioner | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 3 | 3 | |
| Axelsektion | 5 | 5 | 5 | 5 | 5 | 5 | 9 | 9 | 5 | 5 | |
| Sladdplanka (Tillval) | Tillval | Tillval | - | - | - | - | - | - | Tillval | Tillval | |

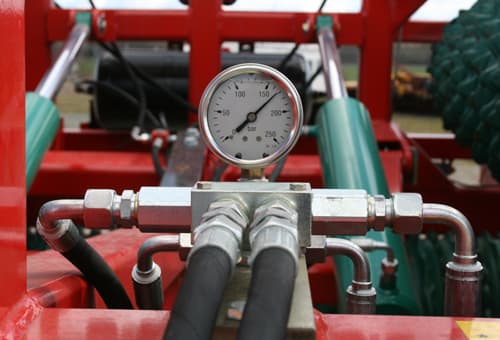

| Viktfördelningssystem "Contoura" | Hydraulcylinder och ackumulatorer | Hydraulcylinder och ackumulatorer | Hydraulcylinder och ackumulatorer | Hydraulcylinder och ackumulatorer | Hydraulcylinder och ackumulatorer | Hydraulcylinder och ackumulatorer | Hydraulcylinder och ackumulatorer | Hydraulcylinder och ackumulatorer | Hydraulcylinder och ackumulatorer | Hydraulcylinder och ackumulatorer | |
| Hydrauliska tjänster efterfrågade | 3 DA | 3 DA | 3 DA | 3 DA | 3 DA | 3 DA | 3 DA+1 SA | 3 DA+1 SA | 3 DA | 3 DA | |
| Hjul | 400/60 x 15.5 | 480/45 - 17 eller 520/50 x17 med 60 cm Cambridge | 600/50 x 22.5 | 600/50 x 22.5 | 600/50 x 22.5 | 600/50 x 22.5 | 600/50 x 22.5 | 600/50 x 22.5 | 520/50 x 17 | 700/40 x 22.5 | |
| Koppling | Dragögla Ø50 mm Tväraxel KAT. 3 | Dragögla Ø50 mm Tväraxel KAT. 3 | Dragögla Ø50 mm Kulkoppling K80 Tväraxel KAT. 3 | Dragögla Ø50 mm Kulkoppling K80 Tväraxel KAT. 3 | Dragögla Ø50 mm Kulkoppling K80 Tväraxel KAT. 3 | Dragögla Ø50 mm Kulkoppling K80 Tväraxel KAT. 3 | Dragögla Ø50 mm Kulkoppling K80 | Dragögla Ø50 mm Kulkoppling K80 | Dragögla ⌀ 50mm eller Tillval Tväraxel KAT. 3 | Dragögla ⌀ 50mm eller Tillval Tväraxel KAT. 3 | |
| Min HP | 160 | 190 | 200 | 210 | 230 | 270 | 300 | 300 | 160 | 190 | |
| Max HP | 270 | 300 | 330 | 350 | 375 | 400 | 500 | 550 | 300 | 375 |
* Länkar, se lokala föreskrifter. Dragögla Ø 40 mm förlänger dragstången med 160 mm
Actiroll HD 12.30m 55 cm CR + 60 cm Cambridge som Standard med 520/50-17
Actiroll HD 12,30m 55 cm CR + 60 cm Cambridge kräver bromsar KVAR25375 eller KVAR25436
Teknisk specifikation
Teknisk specifikation
Ladda ner broschyrenModell |
Arbetsbredd (m) |
Vikt (kg) |
Min. HK |
Max. HK |
|
Actiroll Classic |
6.3 |
2485 - 3720 |
60 - 130 |
120 - 200 |
|
Actiroll |
4.5 / 5.3 / 6.3 / 7.6 / 8.3 / 9.5 |
2685 - 6410 |
70 - 110 |
150 - 200 |
|
Actiroll HDC |
10.3 / 12.3 |
7285 - 12750 |
160 - 190 |
300 - 375 |
|
Actiroll HD |
10.3 / 12.3 / 14.3 / 15.3 /16.3 / 18.3 / 21.3 / 24.3 |
5810 - 21690 |
160 - 270 |
270 - 550 |
* Länkar, se lokala föreskrifter. Dragögla Ø 40 mm förlänger dragstången med 160 mm
Actiroll HD 12.30m 55 cm CR + 60 cm Cambridge som Standard med 520/50-17
Actiroll HD 12,30m 55 cm CR + 60 cm Cambridge kräver bromsar KVAR25375 eller KVAR25436
